Ložiskové rozety s kuličkovým mechanizmem PullBloc black
Nová technologie konstrukce rozety založená na snížení třecích sil a zátěže přenášené z krčku kliky na mechanizmus samotné rozety. Díky použití ložisek dochází k lehčí manipulaci s klikou a tiššímu chodu.

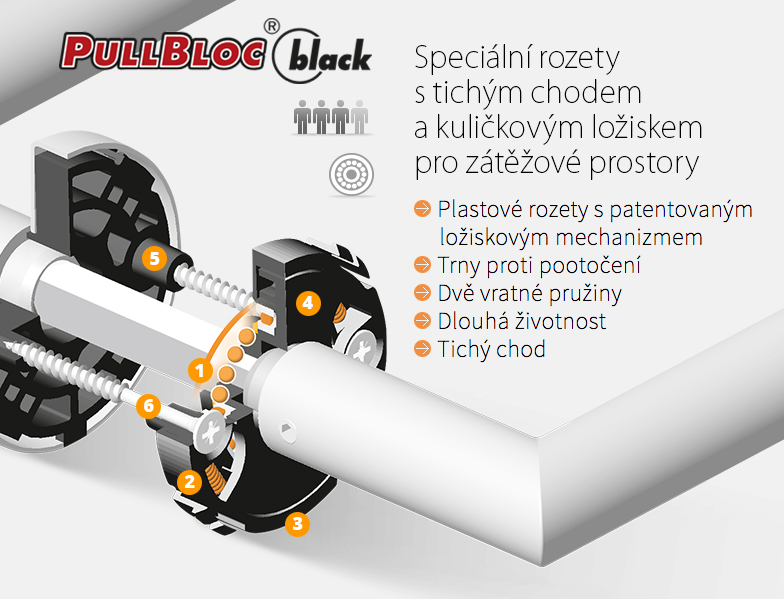

- Kuličkové ložisko z vysoce odolných plastů a s ocelovými kuličkami
- Vratné pružiny umožní lehké vrácení kotvy společně s klikou do původní polohy
- Plastové pouzdro s uložením kuličkovéholožiska a s trny proti pootočení
- Kotva s ořechem a přesným osazením krčku kliky a čtyřhranu
- Trny proti pootočení v obou plastových rozetách
- Dva samozářezné vruty zaručí snadné a pevné prošroubování rozet skrz dveře
200.000 cyklů
Díky využítí principu ložiska nedochází při manipulaci s klikou k nadměrné mechanické zátěži samotné rozety a tím se eliminuje i její rychlé opotřebení a mechanická únava.
Charakteristika rozety
Plastová rozeta sestává ze tří základních konstrukčních částí:
1. plastové konstrukce s otvory pro vruty
2. pohyblivé kotvy s osazením pro čtyřhran a krček kliky
3. Ložiskového mechanizmu s pružinovým systémem
Plastová konstrukce
Vyrobena z houževnatého plastu, který je pevný a přitom poddajný, díky kterému tělo rozety dobře “sedí” na jakémkoli povrchu a materiálu dveří.
4 x trny proti pootočení zvyšují dobré osazení rozety na dveřích.
Zadní (venkovní) rozeta má plastovou konstrukci pevně spojenou se svrchní kovovou rozetou. Díky tomu je montáž těchto rozet rychlejší, než u standardních rozet.
R HR PullBloc Black líc
R HR PullBloc black rub
Kotva s ořechem pro kliku
Kotva s otvorem pro čtyřhran a s těsným osazením pro krček kliky tvoří jeden celek, který zaručuje pevné spojení kliky s rozetou.
Při pohybu kliky dochází k jejich společné rotaci, zároveň nedochází k tření na krčku kliky a tím se snižuje na minimum odpor v radiálním i axiálním směru pohybu.
Doraz kotvy zajišťuje klice přesnou vodorovnou pozici, tedy při návratu kliky nedochází k jejímu „zdvižení”.
Kuličkové ložisko
Ložisková mechanika je bezúdržbová, zhotovena z vysoce mechanicky odolných materiálů, které zaručují vysoký stupeň zatížení a dlouhou životnost.
Zpětný chod pomáhající klice vrátit se do vodorovné polohy zajišťují dvě pružiny osazené mezi tělem a kotvou rozety.
R PullBloc Black líc
R PullBloc black rub
Upevnění
Dva vruty s ostrým samořezným závitem zašroubované do trnů zadní (vnější) rozety z tvrzeného plastu tvoří pevné přilnutí a spojení rozety a dveří.
Způsob užití
Vhodné do prostor se střední a vyšší zátěží (kanceláře, místa s častým přístupem veřejnosti).
Bezúdržbový chod
Díky použití ložisek a plastů není třeba rozetu dodatečně promazávat.
Typ dveří
Dřevěné, kovové.
Certifikace a bezpečnost
Vyrobeno v Německu.
Certifikované podle DIN EN 1906.
